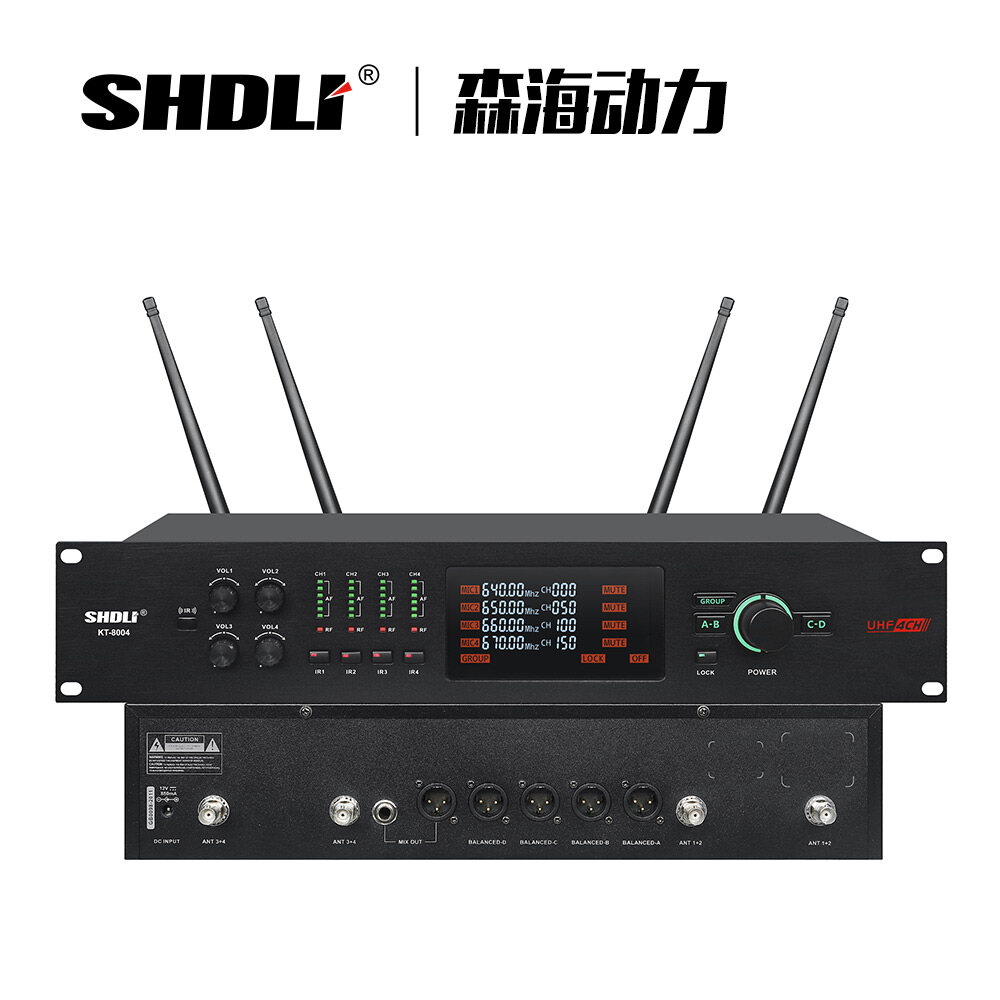

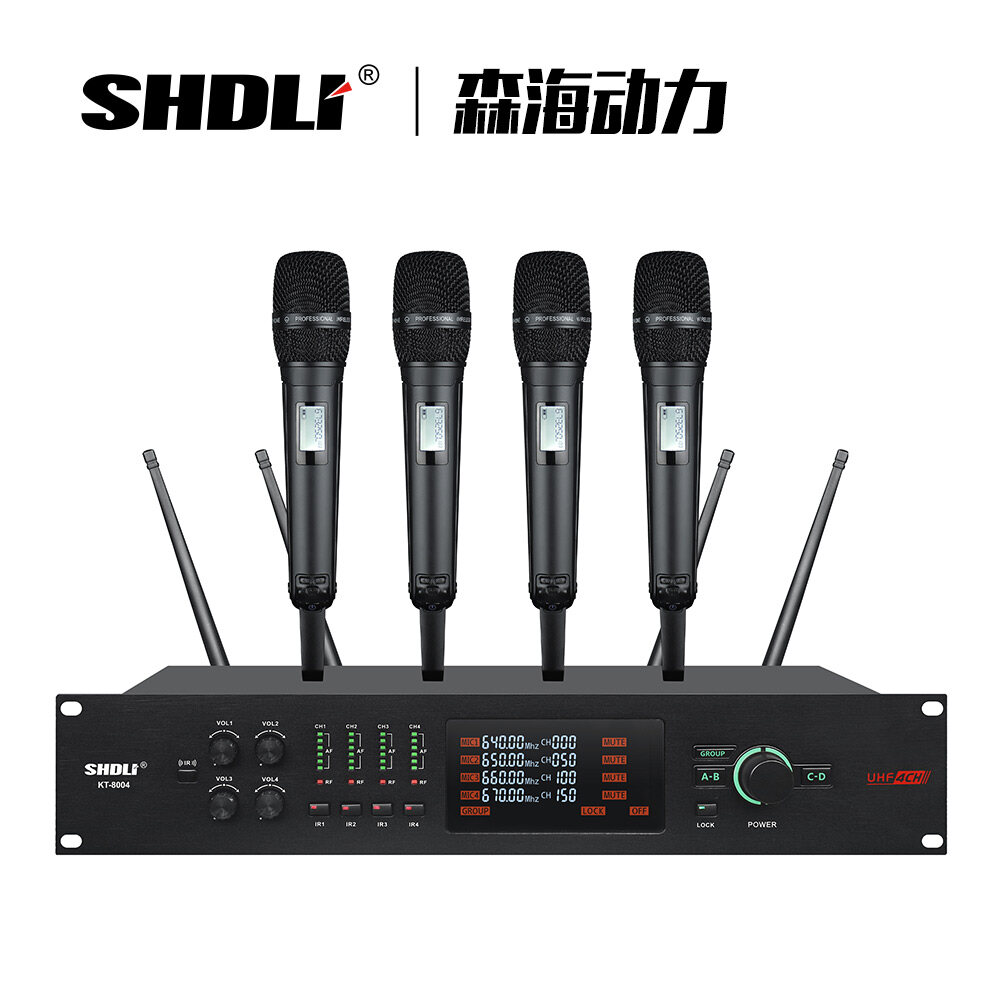

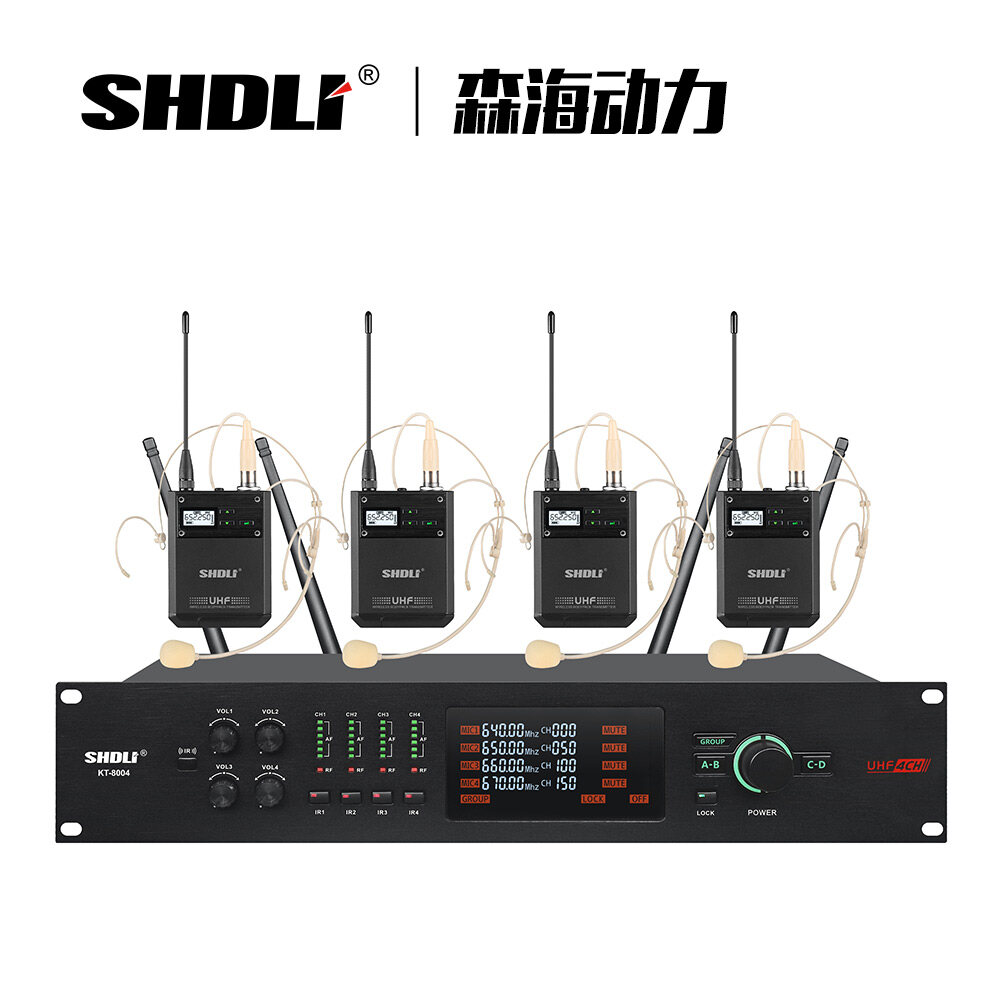

真分集机型 KT-8004

KT-8004一拖四真分集系列功能参数说明.

采用四通道真分集式接收技术. 每一路话筒信号都标配两组接收电路同时接收信号,有效增强信号稳定性.

采用彩色显示大屏显示出每通道话筒的射频/音频/电池电量/干忧信号/SQ距离/锁止等工作状态.高档实用.

系统标配工作频率独立可调,音量独立可调. SQ独立可调. IR红外独立控制.独立搜频功能.一键独立锁止.一键编组调取等实用功能.

系统标配内置4组叠机频率可供调用.为同一场所同时叠机使用1- 4套系统提供便捷安装支持.

标配的相位锁定电路,配合杂讯静噪控制与数码导频技术, 当发射器关闭时，导频控制电路将接收机AF信号静音以抑制噪声，保证了对干忧信号的有效阻隔.

系统工作频率范围为640MHZ-690MHZ. 每个通道均设有50个频点可调.四通道共200个频点可调. 频率库设计如下:

MIC-1    工作频频率: 640-652MHZ    通道数: CH01-CH50

MIC-2    工作频频率: 652-665 MHZ    通道数: CH51-CH199

MIC-3    工作频频率: 665-677 MHZ    通道数: CH101-CH150

MIC-4    工作频频率: 677-690 MHZ    通道数: CH151-CH200

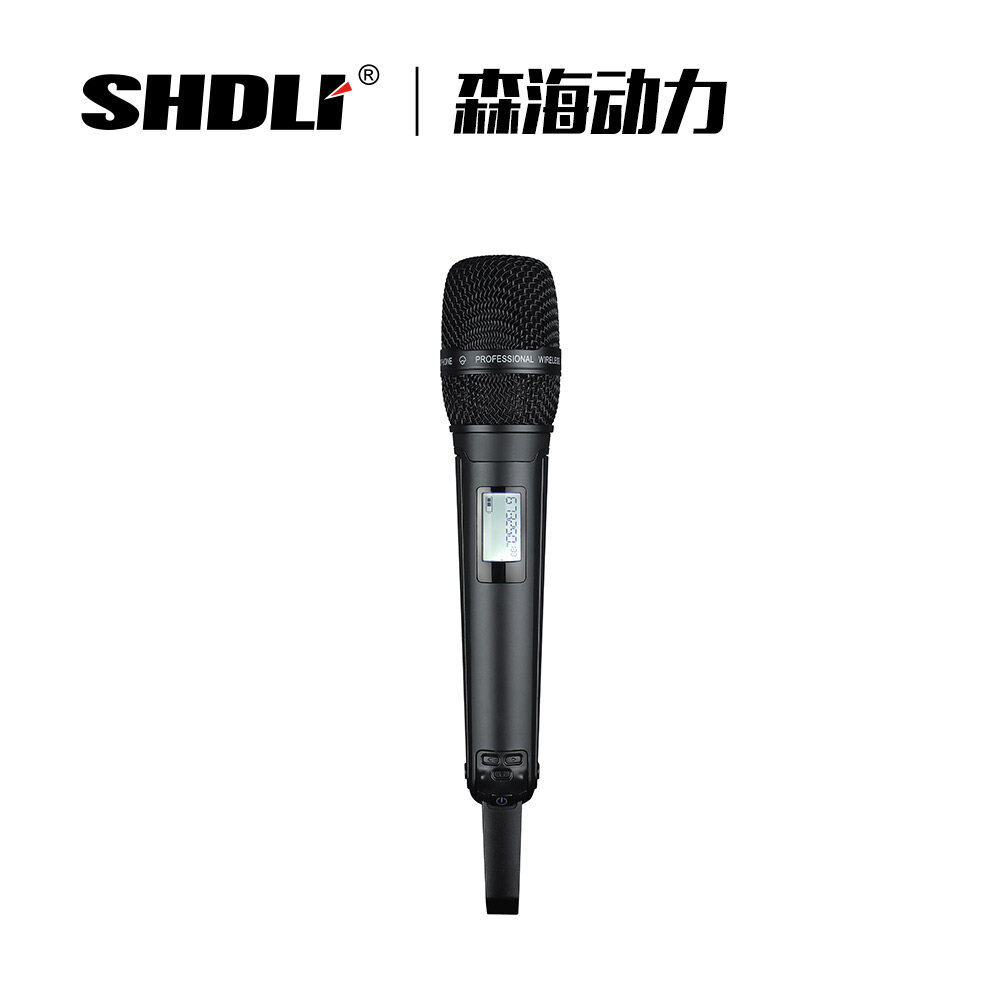

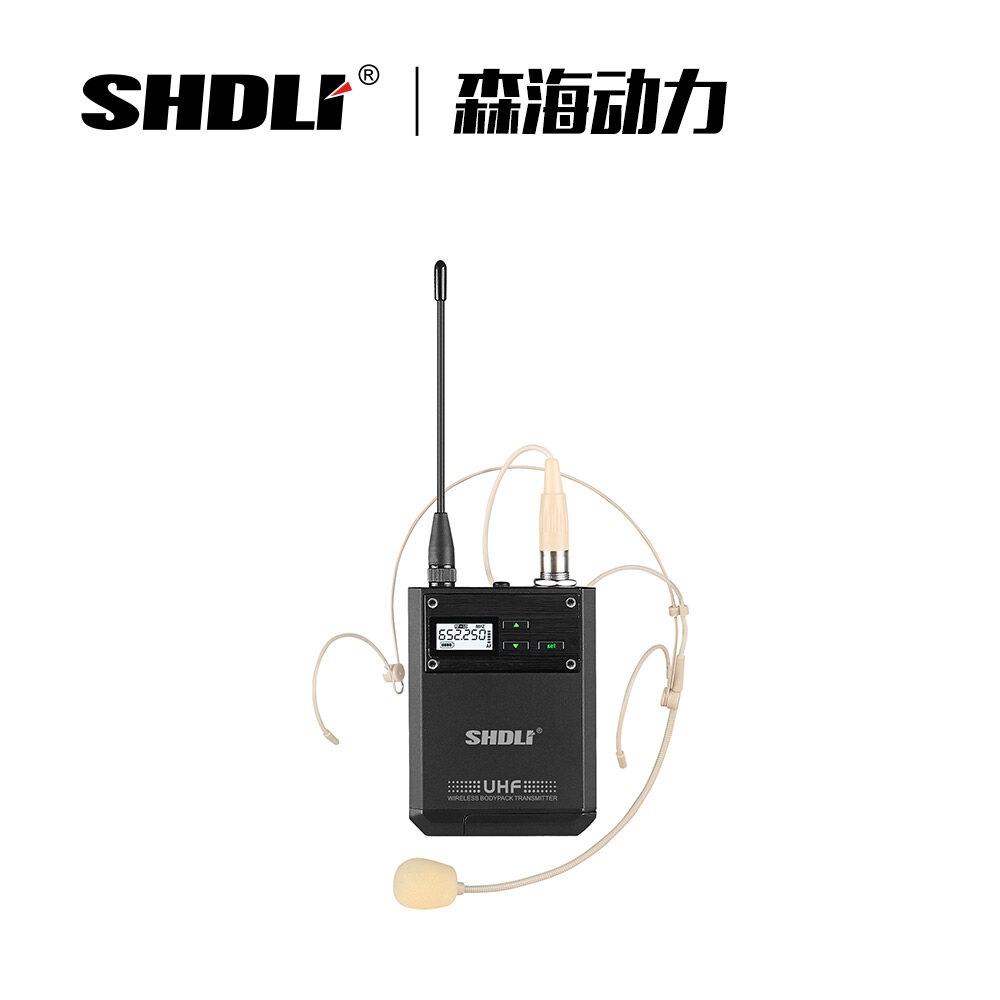

发射器技术指标：

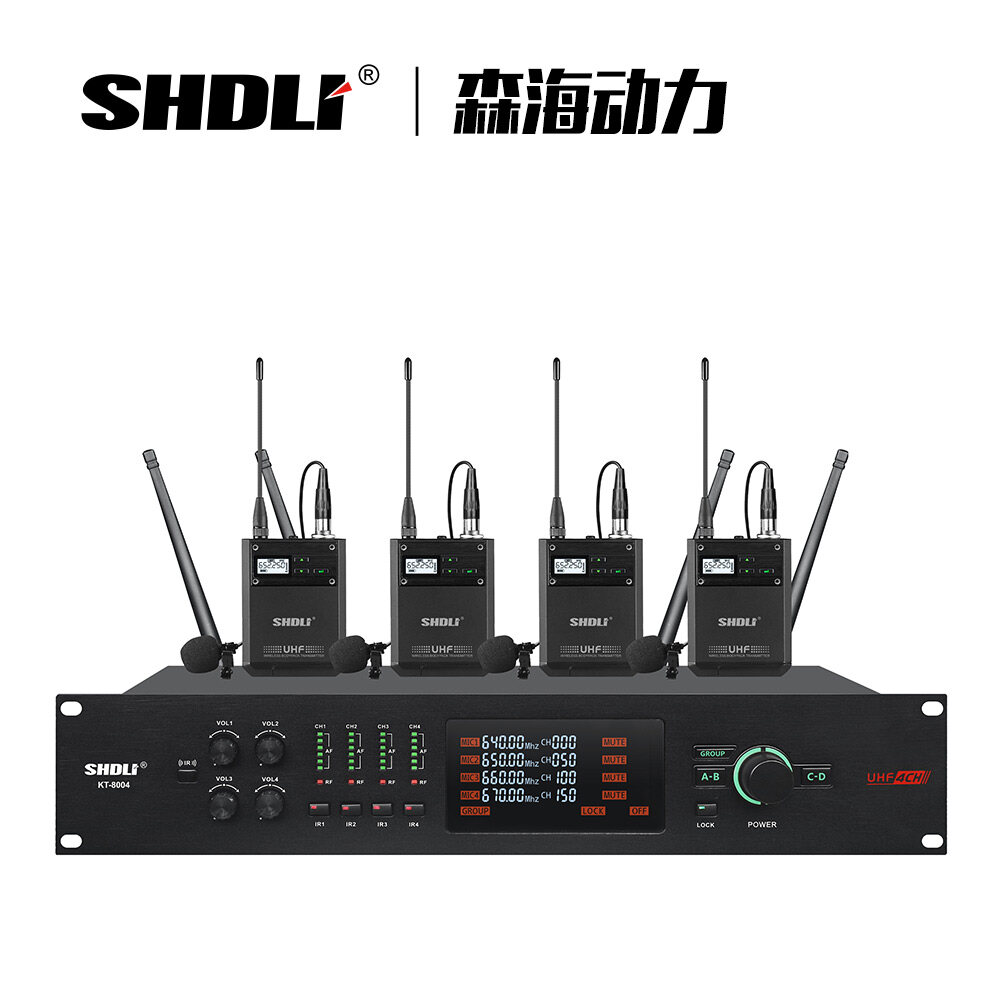

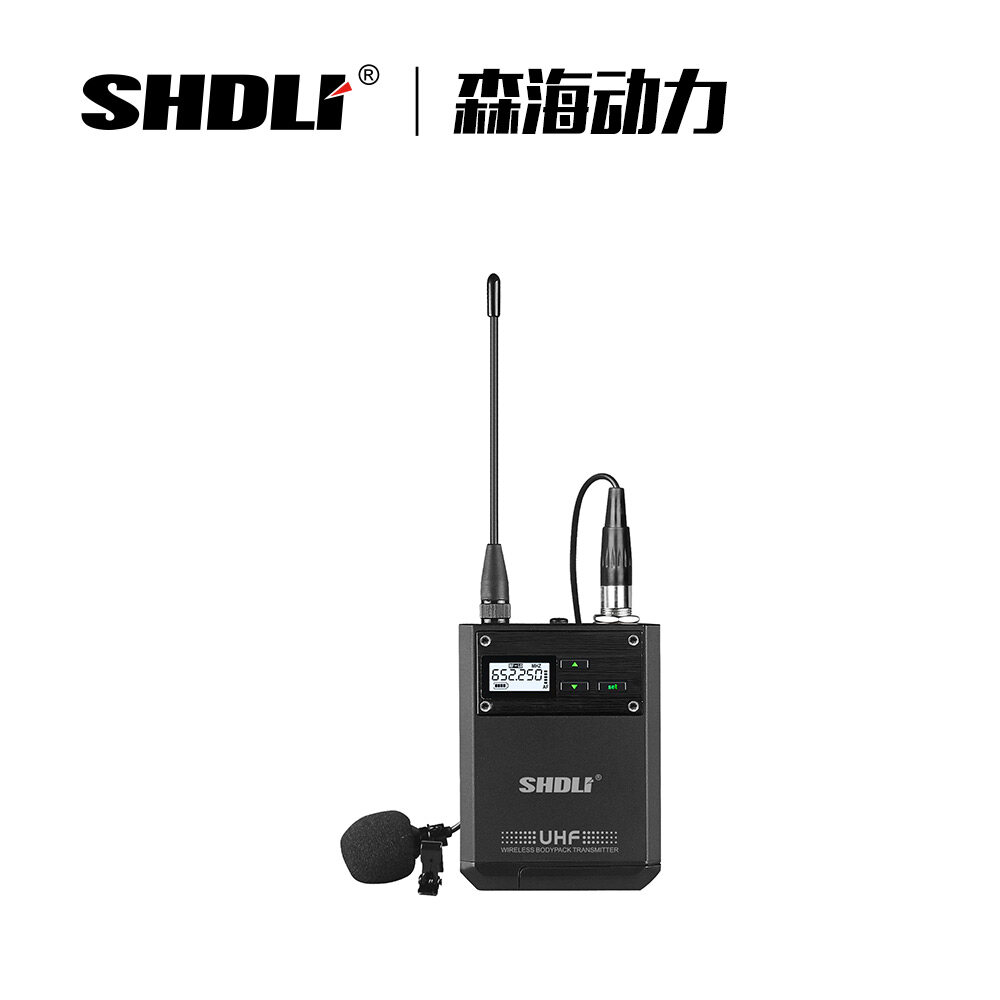

管身材质：全铝金属管体或领夹
载波频段：UHF640~690MHz
频带宽度：50MHz
频率调整：红外对频/手动调节
输出功率：15mW
谐波幅射：＜55dBc
最大偏移度：±48KHz
音头：动圈式
使用电池：5号（AA）电池两只
操作显示：LCD同时显示电池容量，频道

接收机技术指标：
射频稳定度：±0.005%（-10~50℃）
载波频率：UHF640~690MHz
频率宽度：50MHz
操作方式：手动调整
灵敏度：在偏移度等于25KHz。输入–95dBm时，S/N＞80Db
最大偏移度：±48KHz
综合S/N比：＞102Db
综合T.H.D：＜0.5%@1KHz
频率响应：60Hz~15KHz
最大输出电压：0dbV@45KHz
输出插座：XLR平衡式及6.3不平衡式
静音控制模式：音码及杂讯双重静音控制
静音调整：-65dB~-100dB
有效工作距离: 理想工况下约80米~200米.
工作电压：DC12V/1000mA
